Moderne Fernseher verfügen über verschiedene Anschlüsse zum Verbinden externer Geräte. Der wichtigste ist HDMI, aber Fernseher können auch USB, Ethernet, einen optischen Audioausgang sowie Antennen- und Satelliteneingänge besitzen. Bei älteren Modellen findet man außerdem Komponenten-, Composite- oder SCART-Anschlüsse.
Die Anzahl und Art der Anschlüsse hängt vom jeweiligen TV-Modell ab. Einige Anschlüsse sind heute hauptsächlich bei älteren Fernsehern zu finden, während HDMI, USB und Netzwerkverbindungen bei den meisten modernen Modellen zum Standard gehören.

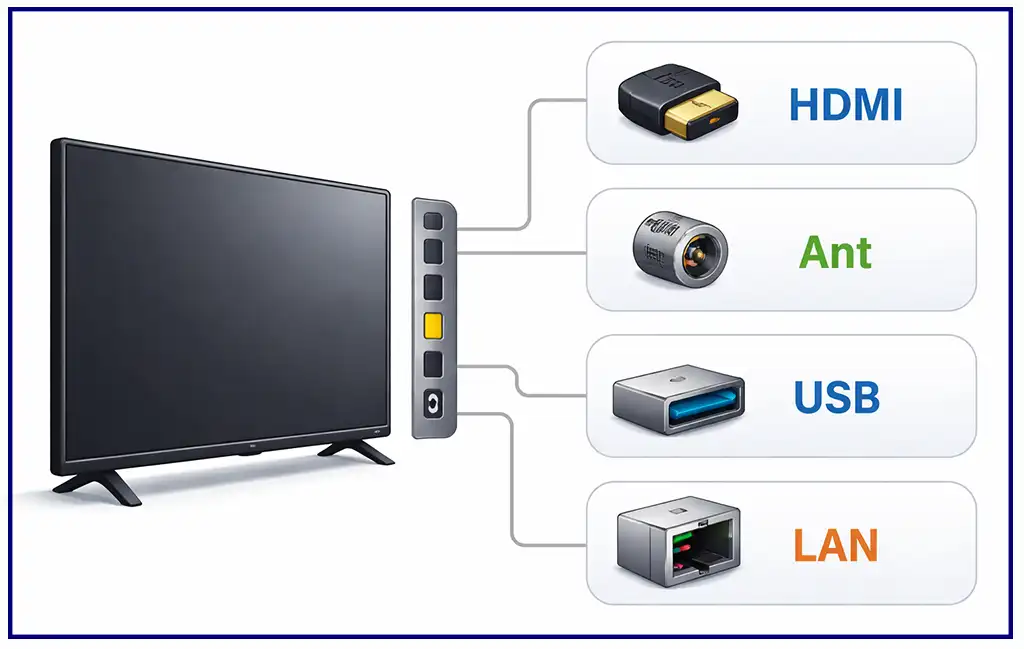

Übersicht der TV-Anschlüsse und Stecker
| Anschluss | Hauptfunktion | Signaltyp | Verwendung bei modernen Fernsehern |
|---|---|---|---|
| HDMI | Video und Audio | Digital | Sehr verbreitet |
| USB | Datenträger und Peripheriegeräte | Digital | Sehr verbreitet |
| Ethernet (LAN) | Internet und Heimnetzwerk | Digital | Verbreitet |
| Optical (S/PDIF) | Externes Audio | Digital | Verbreitet |
| ANT IN | Antenne oder Kabelfernsehen | RF | Verbreitet |
| SAT | Satellitenfernsehen | RF | Bei einigen Modellen vorhanden |
| Component (Y/Pb/Pr) | Ältere Videogeräte | Analog | Selten |
| Composite (AV/RCA) | Ältere Video- und Audiogeräte | Analog | Selten |
| SCART | Ältere europäische Geräte | Analog | Veraltet |
| IR Out | Steuerung externer Geräte über Infrarotsignale | Infrarot | Selten |
Die Wahl des Anschlusses hängt vom Gerät ab, das Sie anschließen möchten. Für eine Spielekonsole oder einen Blu-ray-Player ist HDMI normalerweise die beste Wahl. Eine Soundbar wird in der Regel über HDMI ARC oder eARC angeschlossen, während Ethernet eine stabile kabelgebundene Netzwerkverbindung ermöglicht.
HDMI
HDMI (High-Definition Multimedia Interface) ist der wichtigste Anschluss für die Übertragung digitaler Video- und Audiosignale zum Fernseher und vom Fernseher. Er wird für Spielekonsolen, Streaming-Geräte, Blu-ray-Player, Computer, AV-Receiver und Soundbars verwendet.
HDMI überträgt Video und Audio über ein einziges Kabel und ist dadurch wesentlich komfortabler als ältere analoge Verbindungen.
Die Funktionen von HDMI hängen sowohl von der HDMI-Spezifikation als auch von der konkreten Implementierung im Fernseher ab. Das Vorhandensein eines HDMI-2.1-Anschlusses bedeutet nicht automatisch, dass der Fernseher alle mit HDMI 2.1 verbundenen Funktionen unterstützt.
HDMI-Versionen
| HDMI-Version | Typische Funktionen |
|---|---|
| HDMI 1.3 | Höhere Bandbreite und Unterstützung für Mehrkanal-Audio |
| HDMI 1.4 | 4K-Video bis 30 Hz, 3D, ARC |
| HDMI 2.0 | 4K-Video bis 60 Hz |
| HDMI 2.0a | Unterstützung für HDR hinzugefügt |
| HDMI 2.0b | Unterstützung für HLG hinzugefügt |
| HDMI 2.1 | Höhere Bandbreite und Funktionen wie 4K bis 120 Hz mit kompatiblen Geräten |
Die maximale Auflösung und Bildwiederholfrequenz werden nicht allein durch die HDMI-Version bestimmt. Fernseher, Quellgerät, Kabel und der verwendete HDMI-Anschluss müssen den gewünschten Modus unterstützen.
Wenn Sie beispielsweise eine PlayStation 5 oder Xbox Series X|S anschließen und 4K bei 120 Hz verwenden möchten, müssen der Fernseher und die Verbindung diesen Modus unterstützen. Nicht alle HDMI-Anschlüsse eines Fernsehers bieten dieselben Funktionen.
HDMI ARC und eARC
Einige HDMI-Anschlüsse verfügen über eine zusätzliche Funktion namens ARC (Audio Return Channel). ARC ermöglicht es dem Fernseher, den Ton über das HDMI-Kabel zurück an eine kompatible Soundbar oder einen AV-Receiver zu übertragen.
eARC (Enhanced Audio Return Channel) ist eine neuere Version mit höherer Bandbreite und Unterstützung für hochwertigere Audioformate.
| Funktion | HDMI ARC | HDMI eARC |
|---|---|---|
| Übertragung des TV-Tons an eine Soundbar | Ja | Ja |
| Verwendet ein HDMI-Kabel | Ja | Ja |
| Audio mit hoher Bandbreite | Eingeschränkt | Ja |
| Mehrkanal-Audio ohne Verluste | Eingeschränkt | Ja |
| Geeignet für moderne Heimkinosysteme | Ja | Beste Option |
Wenn sowohl der Fernseher als auch die Soundbar eARC unterstützen, ist HDMI eARC normalerweise die bevorzugte Verbindung.
Der Anschluss ist normalerweise mit HDMI ARC oder HDMI eARC gekennzeichnet.
USB
USB-Anschlüsse werden verwendet, um Datenträger und bestimmte Peripheriegeräte mit dem Fernseher zu verbinden.
Je nach TV-Modell kann USB verwendet werden für:
- Wiedergabe von Fotos, Musik und Videos von einem USB-Speicher
- Aufnahme von Fernsehsendungen
- Anschluss einer Tastatur oder Maus
- Stromversorgung kleiner externer Geräte
- Anschluss kompatibler Kameras oder anderer Zubehörgeräte
Fernseher können über USB-2.0-Anschlüsse oder schnellere USB-Versionen verfügen. USB 2.0 bietet Geschwindigkeiten von bis zu 480 Mbit/s, während USB-3.x-Versionen deutlich höhere Datenübertragungsraten ermöglichen können.
Die tatsächlichen Funktionen hängen von der Software des Fernsehers ab. Ein USB-Anschluss bedeutet nicht automatisch, dass der Fernseher jedes USB-Gerät oder jedes Dateiformat unterstützt.
Ethernet (LAN)
Über den Ethernet-Anschluss kann der Fernseher mit einem Router oder Heimnetzwerk über ein Netzwerkkabel verbunden werden.
Eine kabelgebundene Verbindung kann in folgenden Situationen sinnvoll sein:
- Der Fernseher befindet sich weit vom WLAN-Router entfernt
- Das WLAN-Signal ist schwach
- Das WLAN-Netzwerk ist stark ausgelastet
- Die Stabilität der Verbindung ist wichtiger als der Komfort einer drahtlosen Verbindung
Ethernet ist nicht automatisch langsamer als WLAN. Die tatsächliche Geschwindigkeit hängt von der Netzwerkausstattung des Fernsehers, dem Router und der Netzwerkverbindung selbst ab. Einige Fernseher verfügen über Fast-Ethernet-Anschlüsse, während andere Gigabit-Ethernet unterstützen.
Für das Video-Streaming können sowohl Ethernet als auch WLAN ausreichend sein. Eine kabelgebundene Verbindung bietet jedoch unter schwierigen WLAN-Bedingungen eine höhere Stabilität.
Optischer Audioausgang (S/PDIF)
Die optische S/PDIF-Verbindung, auch optischer Audioanschluss oder TOSLINK genannt, überträgt digitalen Ton vom Fernseher an eine Soundbar, einen AV-Receiver oder ein anderes Audiogerät.
Sie ist nützlich, wenn das externe Audiogerät keinen HDMI-ARC- oder eARC-Anschluss besitzt.
Eine optische Verbindung unterstützt Stereo-Audio und einige komprimierte Mehrkanal-Audioformate. Ihre Bandbreite ist jedoch im Vergleich zu HDMI eARC begrenzt. Daher eignet sich der optische Ausgang nicht für alle modernen Heimkinosysteme.
Wenn beide Geräte HDMI eARC unterstützen, ist HDMI normalerweise die vielseitigere Verbindung.
Antenneneingang (ANT IN)
Der Antenneneingang wird verwendet, um den Fernseher mit einer Antenne oder, je nach Land und Fernsehsystem, mit Kabelfernsehen zu verbinden.
In der Regel handelt es sich um einen koaxialen RF-Anschluss mit der Bezeichnung ANT IN, RF IN oder einer ähnlichen Kennzeichnung.
Der integrierte Tuner des Fernsehers bestimmt, welche Übertragungsstandards empfangen werden können. Je nach Modell und Markt kann der Fernseher terrestrisches Fernsehen, Kabelfernsehen oder andere Übertragungsarten unterstützen.
Dieser Anschluss bleibt wichtig, obwohl viele Nutzer heute über Streamingdienste fernsehen.
Satelliteneingang (SAT)
Einige Fernseher, insbesondere Modelle, die in Europa und anderen Regionen mit weit verbreitetem Satellitenfernsehen verkauft werden, verfügen über einen separaten SAT IN-Anschluss.
Damit kann ein kompatibler Fernseher mit integriertem Satellitentuner Satellitenfernsehen direkt über eine Satellitenschüssel empfangen.
Das Vorhandensein eines Antenneneingangs allein bedeutet nicht, dass der Fernseher Satellitenempfang unterstützt. Ein separater SAT-Anschluss weist normalerweise darauf hin, dass der Fernseher über die entsprechende Hardware für den Satellitenempfang verfügt.
Komponentenvideo (Y/Pb/Pr)
Komponentenvideo ist eine ältere analoge Videoverbindung, bei der drei separate Signale verwendet werden:
- Y — Luminanz- und Synchronisationssignal
- Pb — Blau-Farbdifferenzsignal
- Pr — Rot-Farbdifferenzsignal
Die Anschlüsse sind normalerweise grün, blau und rot gekennzeichnet.
Komponentenvideo bot eine bessere Bildqualität als Composite-Video und wurde häufig mit DVD-Playern, Spielekonsolen und anderen älteren Videogeräten verwendet.
Eine Komponentenverbindung überträgt keinen Ton. Für Audio werden separate Anschlüsse für den linken und rechten Kanal benötigt.
Komponenteneingänge sind bei modernen Fernsehern praktisch verschwunden und werden hauptsächlich zum Anschließen älterer Geräte verwendet.
Composite-Video und RCA
Composite-Video ist eine weitere ältere analoge Verbindung. Das Videosignal wird über einen gelben RCA-Anschluss übertragen, während die roten und weißen RCA-Anschlüsse normalerweise für den rechten und linken Stereokanal verwendet werden.
Bei einer Composite-Verbindung werden die Bildinformationen in einem einzigen Signal zusammengefasst. Daher ist die Bildqualität geringer als bei einer Komponenten- oder digitalen HDMI-Verbindung.
Composite-Eingänge sind bei einigen älteren oder preisgünstigen Fernsehern noch zu finden. Manchmal werden sie über einen speziellen Adapter realisiert, der an einen proprietären AV-Eingang angeschlossen wird.
SCART
SCART war ein weit verbreiteter Anschluss in Europa, bevor HDMI zum Standard wurde.
SCART kann verschiedene Arten analoger Video- und Audiosignale übertragen, darunter Composite-Video und RGB.
SCART wurde normalerweise zum Anschließen folgender Geräte verwendet:
- Videorekorder
- DVD-Player
- Digital-TV-Receiver
- Ältere Spielekonsolen
Heute ist SCART veraltet und bei modernen Fernsehern nur noch selten zu finden. Wenn ältere Geräte an einen modernen Fernseher angeschlossen werden sollen, kann ein entsprechender Konverter erforderlich sein.
RGB-Verbindungen
RGB bezeichnet eine Methode zur Videoübertragung, bei der separate Komponenten für die Farben Rot, Grün und Blau verwendet werden.
Der Begriff kann sich auf verschiedene physische Schnittstellen beziehen. RGB sollte daher nicht automatisch mit den drei RCA-Anschlüssen für Komponentenvideo verwechselt werden. Bei älteren elektronischen Geräten konnten RGB-Signale über SCART oder andere Anschlüsse übertragen werden.
Moderne Fernseher verwenden in der Regel digitales HDMI anstelle analoger RGB-Verbindungen.
IR Out
IR Out ist ein Infrarotausgang, der mit bestimmten externen Infrarotadaptern oder Steuerungssystemen verwendet wird.
Damit kann der Fernseher kompatible externe Geräte über Infrarotsignale steuern. Dieser Anschluss war bei älteren Fernsehern oder spezialisierten Modellen häufiger anzutreffen.
Moderne Fernseher verwenden zunehmend HDMI-CEC, Bluetooth, die Steuerung über das Netzwerk und andere Technologien zur Gerätesteuerung. Ein separater IR-Ausgang ist daher heute relativ selten.
Welchen Anschluss des Fernsehers sollte man verwenden?
Die Wahl des Anschlusses hängt von dem Gerät ab, das Sie verbinden möchten.
| Gerät | Empfohlene Verbindung |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, vorzugsweise ein Anschluss mit den erforderlichen HDMI-2.1-Funktionen |
| Blu-ray-Player | HDMI |
| Streaming-Gerät oder Streaming-Player | HDMI |
| PC oder Laptop | HDMI |
| Soundbar | HDMI eARC oder ARC |
| AV-Receiver | HDMI |
| USB-Stick | USB |
| Kabelgebundenes Internet | Ethernet |
| Internet über WLAN | Integriertes WLAN |
| Antenne | ANT IN |
| Satellitenschüssel | SAT IN, sofern unterstützt |
| Älterer DVD-Player | HDMI, sofern vorhanden; andernfalls Komponenten- oder Composite-Eingang |
| Videorekorder | Composite oder SCART bei älteren Fernsehern; bei modernen Fernsehern kann ein Konverter erforderlich sein |
Für die meisten modernen Geräte sollte HDMI die erste Wahl sein, da darüber digitales Video und Audio mit einem einzigen Kabel übertragen werden können.
