HDMI-CEC (High-Definition Multimedia Interface – Consumer Electronics Control) ist ein Protokoll, das entwickelt wurde, um mehrere über HDMI verbundene Geräte mit einer einzigen Fernbedienung zu steuern. Es wird hauptsächlich verwendet, um verschiedene an einen Fernseher angeschlossene Geräte wie Soundbars und Streaming-Geräte zu steuern.
Trotz seiner praktischen Vorteile ist HDMI-CEC eine relativ einfache und veraltete Technologie, die nur eine begrenzte Anzahl von Befehlen unterstützt. Viele dieser Befehle sind heute veraltet oder werden kaum noch verwendet. Zu den am häufigsten genutzten Funktionen gehört das automatische Einschalten aller Geräte, wenn das Hauptgerät eingeschaltet wird. Wenn beispielsweise der Fernseher eingeschaltet wird, werden die Soundbar und das Streaming-Gerät ebenfalls automatisch eingeschaltet. Während der Wiedergabe können mit der TV-Fernbedienung Inhalte pausiert, die Lautstärke angepasst sowie Videos vor- und zurückgespult werden.
Geschichte von HDMI CEC
Der Standard Consumer Electronics Control (CEC) entstand in den 1980er Jahren, als Videorekorder und Audiosysteme zunehmend verbreitet wurden. Damals war es üblich, einen Videorekorder mit einem Fernseher zu verbinden und ein Lautsprechersystem zur Verbesserung der Tonqualität zu verwenden. Die Einführung des SCART-Anschlusses revolutionierte diesen Bereich, da mehrere Anschlüsse, die zuvor für die Verbindung von Fernsehern, Videorekordern und Audiogeräten erforderlich waren, in einer einzigen multifunktionalen Schnittstelle zusammengefasst wurden. Dies führte auch zur Entwicklung eines Steuerungsprotokolls, das die Bedienung mehrerer Geräte mit nur einer Fernbedienung ermöglichte.
Mit dem Übergang zu HDMI-Anschlüssen wurde das CEC-Protokoll in diesen neuen digitalen Standard integriert, wodurch die Gerätesteuerung von analogen auf digitale Verbindungen umgestellt wurde. Da die Unterstützung von CEC jedoch nicht verpflichtend war, unterschied sich die Implementierung zwischen den Herstellern erheblich. Vereinfacht gesagt wurden nicht alle Befehle unterstützt; viele Soundbars unterstützten beispielsweise nur das Ein- und Ausschalten sowie die Lautstärkeregelung.
Beispiel für die Nutzung von HDMI CEC und unterstützte Befehle
HDMI CEC (Consumer Electronics Control) ermöglicht die Steuerung mehrerer Geräte mit einer einzigen Fernbedienung. Im Wesentlichen kann ein Gerät Befehle an andere angeschlossene Geräte senden.

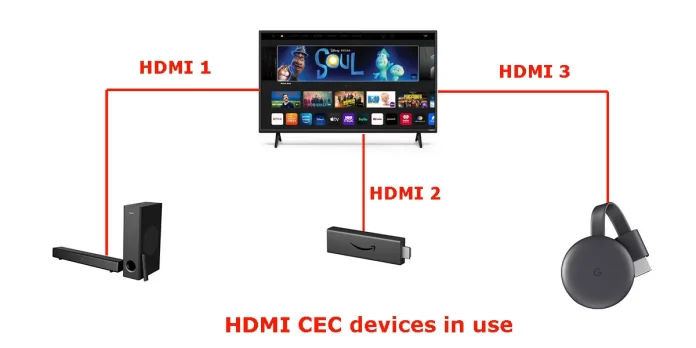

Angenommen, Sie haben einen Fernseher, ein Streaming-Gerät wie Roku oder Chromecast, das an einen HDMI-Anschluss des Fernsehers angeschlossen ist, sowie einen AV-Receiver oder eine Soundbar, die mit einem HDMI ARC- (eARC-) Anschluss verbunden sind. Wenn HDMI CEC auf allen Geräten aktiviert ist, können sie als ein gemeinsames System arbeiten. Das Einschalten eines Geräts kann automatisch auch die anderen Geräte einschalten. Beispielsweise können Sie Alexa anweisen, den Fernseher einzuschalten, woraufhin sich auch die Soundbar und Chromecast einschalten. Anschließend können Sie das Streaming-Gerät und die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers steuern.
Für die Nutzung von HDMI CEC müssen bestimmte Voraussetzungen erfüllt sein. Das HDMI-Kabel muss CEC unterstützen und eine spezielle Leitung für die Übertragung von CEC-Signalen enthalten. Einige günstige HDMI-Kabel verzichten auf diese Leitung, um die Herstellungskosten zu senken. Außerdem müssen alle Geräte im System HDMI CEC unterstützen und die Funktion aktiviert haben.
Unterstützte Befehle
Obwohl die HDMI-CEC-Spezifikation eine große Anzahl von Befehlen umfasst, implementieren Hersteller oft nur einen Teil davon. Daher ist die Kompatibilität zwischen Geräten verschiedener Marken nicht immer gewährleistet.
One Touch Play ermöglicht es einem Gerät, den Fernseher automatisch auf den richtigen Eingang umzuschalten, sobald die Wiedergabe beginnt. Wenn beispielsweise ein Film auf einem Fire TV Stick gestartet wird, kann der Fernseher automatisch auf den entsprechenden HDMI-Eingang wechseln.
System Standby verwaltet die Energiezustände der Geräte. Das Einschalten des Fernsehers kann automatisch eine Soundbar, einen AV-Receiver oder ein Streaming-Gerät einschalten. Wird der Fernseher ausgeschaltet, können alle angeschlossenen Geräte in den Standby-Modus versetzt werden.
Preset Transfer wurde entwickelt, um Kanaleinstellungen von einem Fernseher auf einen anderen zu übertragen. Dieser Befehl gilt heute als weitgehend veraltet und wird in modernen Geräten nur noch selten implementiert.
One Touch Record ermöglichte die Aufnahme des aktuell auf dem Fernsehbildschirm angezeigten Inhalts auf ein Aufnahmegerät. Diese Funktion ist heute weitgehend obsolet, da moderne Fernseher aufgrund von Urheberrechtsschutzmaßnahmen selten direkte Aufzeichnungen unterstützen.
Timer Programming wurde ursprünglich für die zeitgesteuerte Aufzeichnung von Fernsehsendungen entwickelt, kann jedoch auch verwendet werden, um Geräte zu festgelegten Zeiten automatisch einzuschalten.
System Information ermöglicht es Geräten, sich gegenseitig zu identifizieren, Konfigurationsdaten auszutauschen und Adressen innerhalb des HDMI-Netzwerks zu bestimmen.
Deck Control erlaubt es einem Gerät, die Wiedergabefunktionen eines anderen Geräts zu steuern, einschließlich Wiedergabe, Pause, Stopp, Vorlauf und Rücklauf. Diese Funktion wird häufig mit Blu-ray-Playern und Mediaplayern verwendet.
Tuner Control ermöglicht die Steuerung des Tuners eines anderen Geräts. So kann beispielsweise die Fernbedienung des Fernsehers verwendet werden, um die Kanäle eines Kabel- oder Satellitenreceivers zu wechseln.
OSD Display ermöglicht die Anzeige der Menüoberfläche eines angeschlossenen Geräts auf dem Fernsehbildschirm.
Remote Control Pass Through leitet Fernbedienungsbefehle von einem Gerät an ein anderes innerhalb des HDMI-CEC-Systems weiter.
OSD Device Name Pass Through überträgt den Namen eines angeschlossenen Geräts, damit dieser vom Fernseher angezeigt werden kann.
Audio Control ermöglicht die Lautstärkeregelung einer Soundbar, eines AV-Receivers, eines Vollverstärkers oder Vorverstärkers über die Fernbedienung eines anderen kompatiblen Geräts im System.
Die tatsächliche Implementierung der HDMI-CEC-Befehle unterscheidet sich erheblich zwischen den Herstellern. In der Praxis unterstützen die meisten Geräte nur die am häufigsten genutzten Funktionen wie automatische Stromsteuerung, Eingangsumschaltung und Lautstärkeregelung. Aufgrund dieser Unterschiede bieten Geräte verschiedener Marken häufig nur eine teilweise HDMI-CEC-Kompatibilität.
HDMI CEC und die Markennamen der Hersteller
Die Einführung von HDMI CEC im Jahr 2007 fiel in eine Zeit, in der Fernseherhersteller nur wenige bedeutende neue Technologien zu vermarkten hatten. Um diese Funktion für Verbraucher attraktiver zu machen, begannen viele Unternehmen, HDMI CEC unter eigenen Markennamen zu vermarkten und so den Eindruck zu erwecken, sie würden einzigartige Funktionen anbieten, die über den Standard hinausgehen.
Samsung vermarktete HDMI CEC beispielsweise unter dem Namen Anynet+, während Sony die Bezeichnung BRAVIA Sync einführte. Andere Hersteller verfolgten denselben Ansatz und gaben der gleichen HDMI-CEC-Technologie eigene Markennamen.
Zu den bekanntesten Markennamen für HDMI CEC gehören:
- Samsung — Anynet+
- Sony — BRAVIA Sync
- LG — SimpLink
- Panasonic — VIERA Link
- Toshiba — Regza Link
- Sharp — Aquos Link
- Philips — EasyLink
- Pioneer — Kuro Link
- Hitachi — HDMI CEC
- Mitsubishi — NetCommand for HDMI
- Onkyo — RIHD (Remote Interactive over HDMI)
Obwohl diese Bezeichnungen den Eindruck erwecken konnten, dass jedes Unternehmen eine eigene proprietäre Technologie entwickelt hatte, war dies nicht der Fall. Die unterschiedlichen Namen waren in erster Linie eine Marketingstrategie, um die Produkte auf dem hart umkämpften Fernsehmarkt hervorzuheben.
